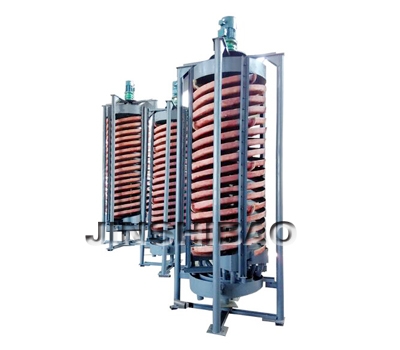

旋轉溜槽
? ??
? ? ?旋轉溜槽是一種新型技術改進型帶動力型選礦設備，加配旋轉的離心力自己振動電機的振動力，轉速可調，振幅可調。適用于鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鎢礦、錫礦、鉭鈮礦，砂金礦、鋯英石、金紅石、獨居石、磷乙礦以及具有比重差異的其他有色金屬、稀有金屬和非金屬礦物。也可用于尾礦庫再選大量拋棄尾礦處理。
一、 概述
旋轉溜槽是一種新型技術改進型帶動力型選礦設備，加配旋轉的離心力自己振動電機的振動力，轉速可調，振幅可調。
適用于鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鎢礦、錫礦、鉭鈮礦，砂金礦、鋯英石、金紅石、獨居石、磷乙礦以及具有比重差異的
其他有色金屬、稀有金屬和非金屬礦物。也可用于尾礦庫再選大量拋棄尾礦處理。
二、 結構

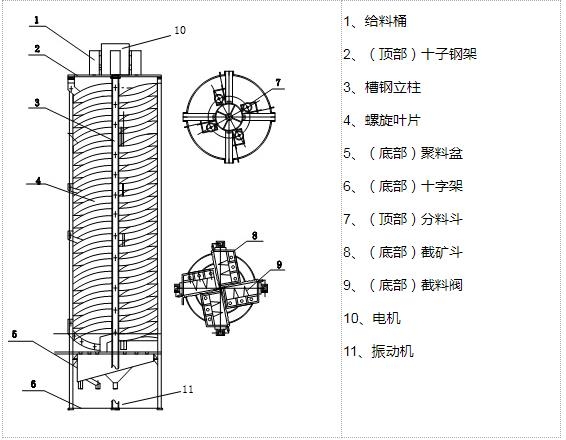

螺旋溜槽由分礦斗、給礦槽、螺旋槽，產品截取槽、接礦槽和槽鋼支架（包括十字架或三角架）電機、振動電機等八
部分組成，規格有直徑Φ2000mm，Φ1500mm，Φ1200mm，Φ900mm，Φ600mm等數種，工業生產玻璃鋼螺旋溜槽
的結構如下圖所示。
（1） 分礦斗
分礦斗是螺旋溜槽的礦漿分配裝置，位于螺旋槽的最上部。分礦斗為固定式網管分配器，借助筒內礦漿的正壓力，從周邊
4個排出管均勻分配礦漿至給礦槽中。分礦斗結構簡單，無運轉部件，堵塞一管其余各管可照常工作。
（2）給礦槽
（3） 給礦槽位于分礦器和螺旋槽之間，其作用是將分礦斗來的礦漿經緩沖、穩定后，均勻而緩慢地沿著凸舌式給礦堰板
給入螺旋槽內。給礦槽的寬度要適宜，否則會影響分選效果。
（3） 螺旋槽

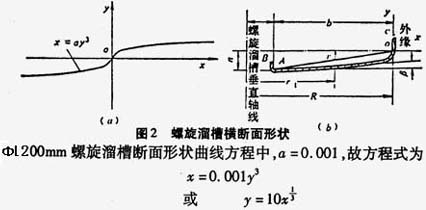

螺旋槽是螺旋溜槽的主體部件，礦物的分選過程是在螺旋槽內完成的。螺旋槽的斷面輪廓線為一立方拋物線，方程式
為x=ay2坐標圖形如圖2（a）所示；橫斷面輪廓如圖2（b）所示。
每臺螺旋溜槽的螺旋槽可以做成不同頭數，即有單頭、雙頭、三頭和四頭結構。每頭螺旋槽由4-5節螺旋葉片借螺栓連接而成
（也可增加），螺旋葉片是由玻璃鋼（玻璃纖維增強塑料）制成。螺旋槽的選別面有一層特制的耐磨層，用聚氨酯橡膠或摻入
金剛砂的環氧樹脂涂刷而成，它具有質輕、堅固、經久耐用等優點。
（4） 產品截取槽
產品截取槽接在螺旋槽下部的排礦端。經螺旋槽分選后的礦漿，在排礦端形成品位高低不同的礦帶，通過產品截取槽時被截取
為精礦，中礦和尾砂。隨著螺旋溜槽作業條件的變化，礦物分帶的情況也會隨之改變，因此要求產品截取槽能靈活地調整截礦
寬度，為滿足這一要求而設計的產品截礦槽為閥塊式，閥塊式是以三角閥塊作為截取寬度調節件，使用時靈活可靠、操作方便。

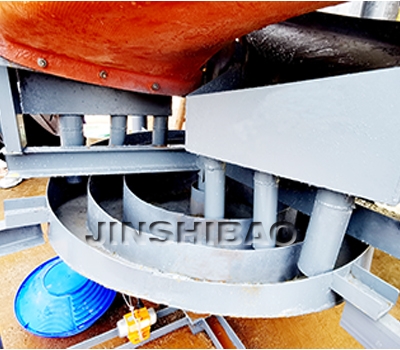

（5） 接礦斗
接礦斗是一個同心環形筒，可以將4個產品截取槽的截取的精礦、中礦、尾礦按類別匯集在一起導送至下一作業。接礦斗的槽
底坡度應大于25%，以保證精礦、中礦、尾礦順利排出。
（6） 槽鋼支架
溜槽支架指螺旋槽四周的支柱和上部的十字型架，支柱用槽鋼以保證有足夠的強度。上部的十字型架既起到支承分礦斗的作用
，又使4根槽鋼支柱定位。
三、特點
新型螺旋溜槽具有新型技術改進型帶動力型，加配旋轉的離心力自己振動電機的振動力，轉速可調，振幅可調選礦穩定，分礦
清楚，處理量大，效率高，對給礦量和濃度、粒度、品位的波動適應性強，安裝簡單，占地面積少，操作簡易，防潮、防銹、耐腐蝕，
不需動力，無運轉部件，無噪音等優點，特別適于海濱、河畔、砂灘、溪道的砂礦開采，深受廣大礦山用戶歡迎。

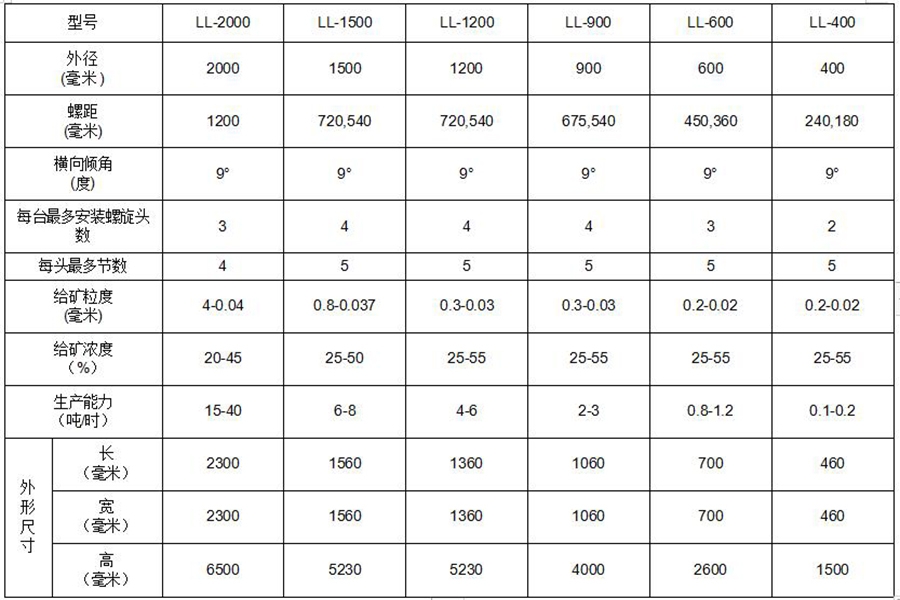

四、技術參數
注：以上技術參數僅供參考，具體數據請以實際生產為準。

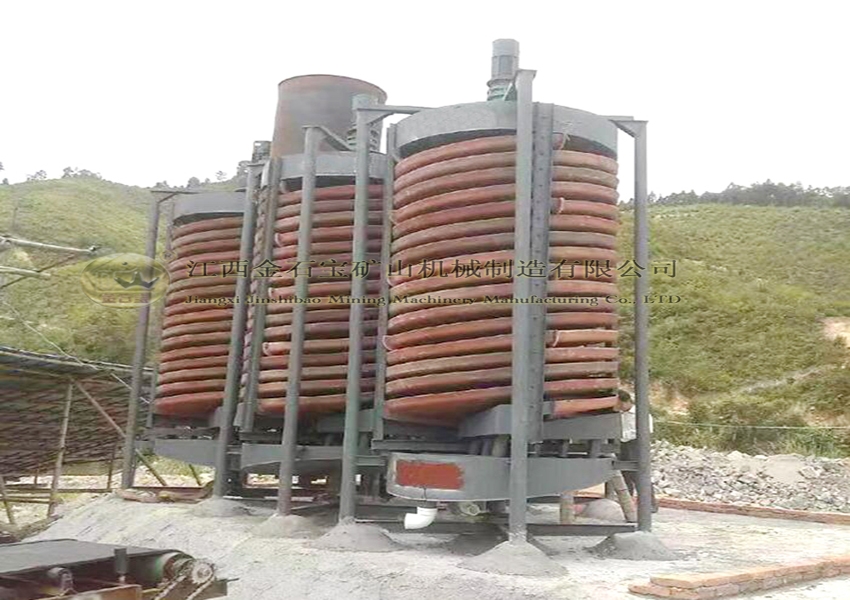

五、案例現場
設備在不斷的更新?lián)Q代，獲取最新設備參數請電話咨詢，聯系電話 15879778652。
