液壓跳汰機
DYTA-7750液壓跳汰機
1.DYTA—電磁調速，7750—圓形直徑/mm；
2.跳汰室橫截面形狀為梯形，單室面積為3.3m2；
3.沖程為15、2.、25、30mm，沖次為30~90min-1，無級可調。
DYTA-7750液壓跳汰機
產品介紹：
液壓徑向跳汰機已普遍應用在采礦船和大型選廠上作為粗選設備使用。DYTA-7750液壓跳汰機與我國選礦用的各種跳汰機相比具有很多優點，跳汰面積大、處理能力強。由于跳汰槽體呈扇形，有利于回收細級別物料；結構緊湊、給礦集中、分礦占用空間小、適于在采礦船上使用。多用于選別錫、鎢、金剛石、赤鐵礦，處理粗、中、細粒鐵礦、錳礦的主要方法之一，跳汰法在處理含金，鉭鈮、鈦、鋯、鉻的原生礦石和砂石的選別亦能獲得良好結果。礦石中待分離的礦物密度差越大，入選粒度范圍越寬，對于含金砂礦，在給料粒度小于25㎜時，可以不分級入選，回收下限可達0.05㎜，對一般金屬礦石，實行分級入選，可有效地改善分選指標并提高設備的處理能力。
工作原理:
DYTA-7750液壓跳汰機是由驅動和槽體兩部分組成。驅動為機械液壓形式，動力由電機提供，通過變速機構，由減速器的輸出軸帶動凸輪轉動，由凸輪推動每個主傳動油缸的柱塞進行周期性往復運動，從而將電能轉換成機械能，再轉換成液壓能。通過液壓管路及各種閥件，驅動從動油缸運動，帶動跳汰機的錐斗上下脈動。槽體部分為單元組合式，每個單位由三個跳汰室組成。每一個室內擬一臺梯型跳汰機。根據處理量大小及設備的配置要求可以組成圓形，也可以組合成扇形。采用組合式的優點在于制造、運輸、安裝方便。

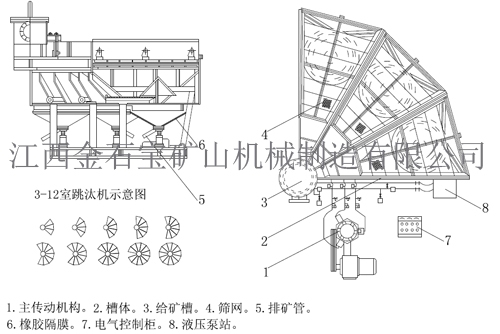

機械結構圖解：
技術參數:
|
型號 |
DYTA-3 |
DYTA-4 |
DYTA-5 |
DYTA-6 |
DYTA-7 |
DYTA-8 |
DYTA-9 |
DYTA-10 |
DYTA-11 |
DYTA-12 |
|
跳汰室數目 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
跳汰室總面積(m2) |
9.9 |
13.2 |
16.5 |
19.8 |
23.1 |
26.4 |
29.7 |
33 |
36.3 |
39.6 |
|
沖程系數 |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
|
給礦粒度 |
＜25 |
＜25 |
＜25 |
＜25 |
＜25 |
＜25 |
＜25 |
＜25 |
＜25 |
＜25 |
|
處理能力（t/h） |
50~75 |
66~100 |
78~125 |
100~150 |
116~175 |
132~197 |
150~220 |
166~245 |
182~270 |
200~300 |
|
主電動機功率 |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
11 |
11 |
15 |
15 |
15 |
|
液壓泵站電動機功率 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
|
設備總重 |
5.5 |
7.2 |
8.9 |
10.6 |
12.2 |
13.9 |
15.5 |
17.2 |
18.9 |
20.6 |
