水力分級機
一、產品概述
篩板式槽型水力分級機是利用篩板造成干涉沉降條件的設備。機體外形為一角錐形箱,箱內用垂直隔板分成4~8個分級室。每個室的斷面積為200mmx 200mm.在距室底一定高度處設置篩板。
篩板上鉆有36~ 72個直徑為3~ 5mm的篩孔。壓力水由篩板下方給入,經篩孔向上流動。在篩板上方懸浮著礦粒群,進行干涉沉降分層。粗顆粒通過篩板中心孔排出,排出量用錐形塞控制。
礦漿由一側給入,依次進到各室中,各室的上升水速逐漸減小,由此得到由粗到細的各級產物。分級室內上升水速分布是否均勻對分級效果有重要影響。減小篩孔并相應增加篩孔數目可在一定程度上改善效果。但水速分布不均是難免的。由此引起二次回流攪動效率不高的重要原因。
篩板式水力分級機的優(yōu)點是構造簡單,不需要動力。與機械攪拌式水力分級機比較,高度較小,便于配置?？梢愿鶕x廠處理能力的不同,制成四室、六室、八室等不同的規(guī)格。這種分級機在我國中小型鎢礦選礦廠應用較多。

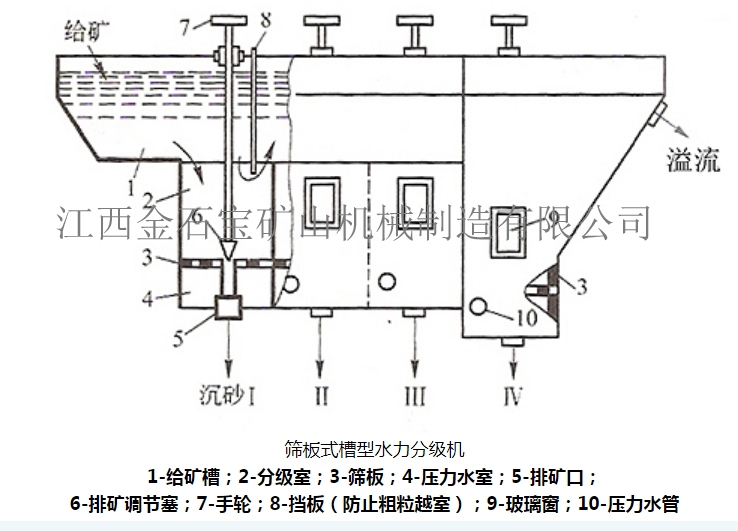

二、產品結構
三、主要技術參數
|
型號 |
給礦粒度/mm |
給礦濃度 |
上升水壓 |
篩口尺寸/mm |
生產能力/噸 |
外形尺寸/mm |
|
200*200 |
0-3 |
20%-26% |
150-200 |
200*200 |
4-5 |
1650*1100*1600 |
|
240*240 |
0-3 |
20%-26% |
150-200 |
240*240 |
5-8 |
1818*1138*1680 |
